برای شروع هر پروژهای تعیین لولها یکی از کارهای مهم است که در واقع با این کار کدهای ارتفاعی طبقات را مشخص خواهیم کرد. برای ترسیم لولها از پنجره Project Browser در بخش Elevations در یکی از نماها قرار میگیریم برای مثال نمای East را انتخاب میکنیم.

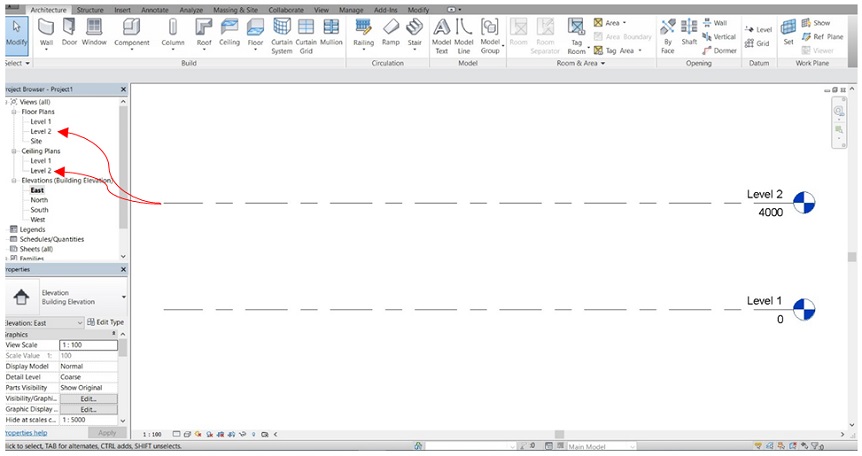

همانطور که میبینید دو لول بهصورت پیشفرض وجود دارد که میتوان Level2 را تغییر داد و یا حذف کرد ولی Level1 را نمیتوان تغییر داد، زیرا با این تغییر کد ارتفاعی زمین یا سایت پلان نیز تغییر مییابد.
پس از قرار گرفتن در یکی از نماها از منوی Architecture یا Structure گزینهی Level را انتخاب میکنیم.
Architecture → Datum → Level یا Structure
پس از زدن گزینه Level شروع به ترسیم میکنیم.

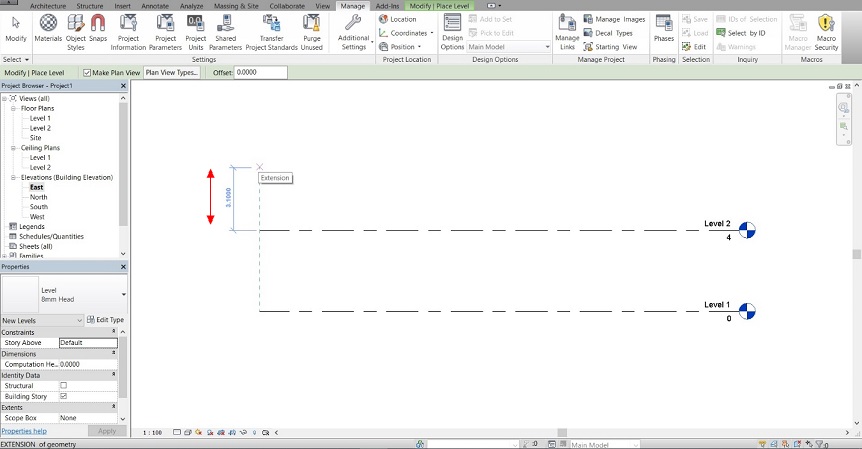

با قرار دادن موس در صفحه و تایپ فاصله مورد نظر و زدن Enter، لول بعدی را ترسیم میکنیم.
لول فرعی
پس از انتخاب Level در منوی Option Bar گزینههایی برای ما نمایش داده میشوند.
گزینه Make Plan View:

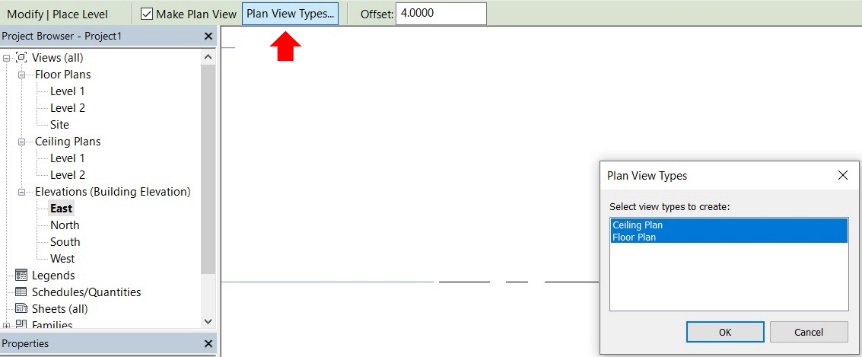

که بهصورت پیشفرض فعال است، اگر ما این گزینه را غیرفعال کنیم لولی که ترسیم میکنیم فقط در صفحه کاری ما ایجاد خواهد شد، نه در Floor Plans نه در Ceiling Plans نمایش داده نخواهد شد. اما اگر بخواهید در یکی از Plansها وجود داشته باشد روی گزینه Plan View Types بزنید.
برای غیرفعال کردن هرکدام روی آنها کلیک کرده تا از رنگ آبی به رنگ سفید در بیاید. در این صورت لول ایجاد شده تنها در گزینه فعال ایجاد میشود.
گزینه Offset:
با وارد کردن یک عدد مشخص در کادر روبروی گزینه Offset یک Level با فاصله مشخص برای ما ایجاد میشود.
تذکر: برای تغییر نام دادن هریک از لولها دوبار روی آنها کلیک کنید توجه داشته باشید که ترتیب قرارگیری لولها در پنجره Project Browser بر اساس حروف الفبا میباشد. پس برای جلوگیری از بهمریختگی از اعداد یا کد ارتفاعی استفاده کنید.
